Автоматичний провітрювач для теплиць Дуся-Sun інструкція по установці

Автоматичний провітрювач для теплиць Дуся-Sun інструкція по установці

Важливо:
1. Автомат для провітрювання теплиці неможна використовувати при температурах вищих 50 ⁰С.
2. Переконайтеся, що вікно Вашої теплиці нормально відкривається, і нічого не перешкоджає такому відкриттю.

Технічні характеристики:

• максимальна висота відкривання вікна біля 45 см;
• температура повного відкриття біля 30 ⁰С, (залежить від регулювання і навантаження);
• максимальна вага кватирки не більше 7 кг;
• температура відкривання регулюється від 15 до25 ⁰С.

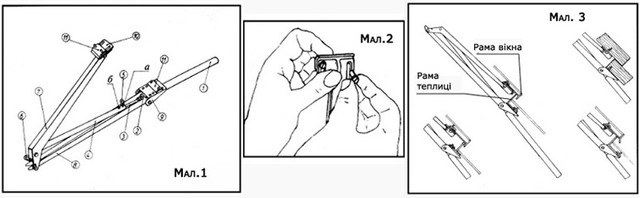

Автомат для провітрювання теплиці складається (див. малий. 1) з:

1. Циліндр;
2. Тримач циліндра;
3. Шток циліндра;
4. Штовхач штоку;
5. Шплінт;
6. Стоп-фіксатор;
7. Важіль а;
8. Важіль б;
9. Куточок кріплення до рами;
10. Куточок кріплення до вікна;
11. Скоба кріплення до алюмінієвої рами.
Інструкція по зборці:
1. Переконайтеся, що вікно Вашої теплиці нормально відкривається, і нічого не перешкоджає такому відкриттю.
2. Розводячи Важіль (7) і Важіль (8) зведіть пружину.

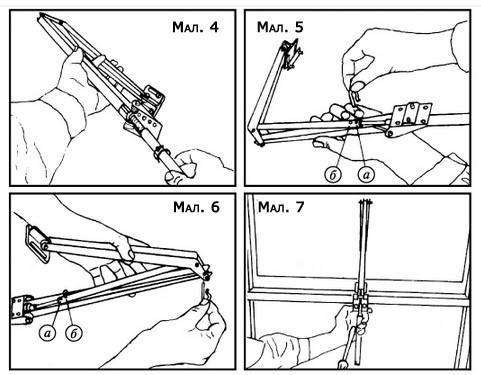

3. Вкрутіть Циліндр (1) в Тримач циліндра (2) (показано на мал. 4). Вставте Шток (3) в Штовхач штоку (4), отвори в штоці і штовхачі штоку повинні суміститися (див. мал. 5).
4. Виміряйте відстань, на яку буде відкриватися квартирка. Якщо відстань більша 42 див., - вставте Шплінт (5) в отвір «а» в штоці і штовхачі(див. малий. 5).
5. Якщо необхідна відстань відкриття кватирки між 30-42 див., - вставте Шплінт (5) в отвір «б» в штоці, і Стоп-фіксатор (6) у Важіль (7) (див. малий. 6). Не вставляйте фіксатор (6) на своє місце, якщо ще не вставлений Шплінт (5).
6. Тепер відкрутіть Циліндр (1) з Тримача циліндра (2), альо не виймайте Циліндр повністю. Шток циліндра (3) і Штовхач штоку (4) залишіть зібраними.
7. Шурупами прикрутіть куточок (9) до рами теплиці (див. малий. 7). У дерев'яна яній теплиці куточок прикручується на шурупах прямо в раму. В алюмінієвій теплиці для закріплення використовуйте скобі (11), як на мал. 2.
8. Прикріпіть куточок (10 ) до рами вікна, вікно повинно бути в закритому стані.
9. Відкрийте вікно. Вкрутіть Циліндр (1) у Тримач циліндра (2), приблизно до середини своєї різьби. Після Відпустіть вікно.
Закриваючи / відкриваючи Циліндр (1) Ви можете плавно регулювати початок відкривання / висоту відкривання кватирки. По часовій стрілці більш раннє / більш високе відкривання. Проти часової стрілки більш пізнє / більш низьке відкриття. Один повний оберт відповідає приблизно 0,5 ⁰С.
Намастіть Шток циліндру і всі рухомі частини машинним маслом після збирання та транспортування. Провіряйте наявність змазки на протязі всього літнього періоду.

Зимове зберігання:
Після закінчення літнього періоду необхідно демонтувати Циліндр (1) вашого автомата, щоб уникнути його поломки.
Перед зворотнім монтажем Циліндру весною провірте, чи легко ходити шток. Після монтажу не забудьте змазати його.
Гарантійний рядків на правильно зібраний і змонтований згідно даної інструкції виріб складає 1 рік з дня продажу.
